Proyecto de un Centro Médico del Curso de Certificación de SQL SERVER de IBM SkillsBuild, DataHack y Fundae

1. Diseñando la base de datos

En la base de datos tenemos una serie de tablas y tipos de datos que nos van a facilitar la gestión de un centro médico. Los detalles se muestran a continuación:

1.1. Tipos de datos definidos por el usuario:

  • historia: Tipo de dato int para identificar historias.
  • medico: Tipo de dato int para identificar médicos.
  • observacion: Tipo de dato varchar(1000) para observaciones.
  • paciente: Tipo de dato int para identificar pacientes.
  • turno: Tipo de dato int para identificar turnos.

1.2. Tablas:

  • Concepto: Contiene idconcepto (identificador) y descripcion (de tipo varchar(100)).
  • Especialidad: Define especialidades médicas, con un identificador idEspecialidad y su descripción.
  • Historia: Almacena las historias médicas, con un idHistoria, la fechaHistoria, y una observacion.
  • HistoriaPaciente: Relaciona las historias médicas con pacientes y médicos a través de las claves idHistoria, idPaciente, y idMedico.
  • Medico: Información de los médicos, con idMedico, Nombre, y Apellido.
  • MedicoEspecialidad: Relaciona médicos con especialidades, con idMedico, idEspecialidad, y Descripcion.
  • Paciente: Contiene información de los pacientes, como idPaciente, nombre, apellido, fNacimiento, domicilio, etc.
  • Pago: Registra pagos realizados, con detalles como idpago, concepto, fecha, monto, estado, y observacion.
  • PagoPaciente: Relaciona pagos con pacientes y turnos, con claves como idpago, idpaciente, y idturno.
  • Pais: Información sobre países, con un identificador idPais y el nombre del país.
  • Turno: Almacena los turnos, con información sobre idTurno, fechaTurno, estado, y observacion.
  • TurnoEstado: Define los posibles estados de un turno, con idEstado y Descripcion.
  • TurnoPaciente: Relaciona turnos con pacientes y médicos, utilizando idTurno, idPaciente, y idMedico.

1.3. Tipos y restricciones:

1. Tabla: Concepto

  • idconcepto: tinyint (NOT NULL) → Clave primaria
  • descripcion: varchar(100) (NULL)

2. Tabla: Especialidad

  • idEspecialidad: int (NOT NULL) → Clave primaria
  • Especialidad: varchar(30) (NULL)

3. Tabla: Historia

  • idHistoria: dbo.historia (NOT NULL) → Clave primaria
  • fechaHistoria: datetime (NULL)
  • observacion: dbo.observacion (NULL)

4. Tabla: HistoriaPaciente

  • idHistoria: dbo.historia (NOT NULL) → Clave foránea referencia a Historia
  • idPaciente: dbo.paciente (NOT NULL) → Clave foránea referencia a Paciente
  • idMedico: dbo.medico (NOT NULL) → Clave foránea referencia a Medico
  • Claves primarias: (idHistoria, idPaciente, idMedico).

5. Tabla: Medico

  • idMedico: dbo.medico (NOT NULL) → Clave primaria
  • Nombre: varchar(50) (NOT NULL)
  • Apellido: varchar(50) (NOT NULL)

6. Tabla: MedicoEspecialidad

  • idMedico: dbo.medico (NOT NULL) → Clave foránea referencia a Medico
  • idEspecialidad: int (NOT NULL) → Clave foránea referencia a Especialidad
  • Descripcion: varchar(50) (NOT NULL)
  • Claves primarias: (idMedico, idEspecialidad, Descripcion).

7. Tabla: Paciente

  • idPaciente: dbo.paciente (NOT NULL) → Clave primaria
  • nombre: varchar(50) (NOT NULL)
  • apellido: varchar(50) (NOT NULL)
  • fNacimiento: date (NOT NULL)
  • domicilio: varchar(50) (NOT NULL)
  • idPais: char(3) (NULL) → Clave foránea referencia a Pais
  • telefono: varchar(20) (NULL)
  • email: varchar(30) (NOT NULL)
  • observacion: dbo.observacion (NULL)

8. Tabla: Pago

  • idpago: int (NOT NULL) → Clave primaria
  • concepto: tinyint (NOT NULL) → Clave foránea referencia a Concepto
  • fecha: datetime (NOT NULL)
  • monto: money (NOT NULL)
  • estado: tinyint (NULL)
  • observacion: dbo.observacion (NULL)

9. Tabla: PagoPaciente

  • idpago: int (NOT NULL) → Clave foránea referencia a Pago
  • idpaciente: dbo.paciente (NOT NULL) → Clave foránea referencia a Paciente
  • idturno: int (NOT NULL) → Clave foránea referencia a Turno
  • Claves primarias: (idpago, idpaciente, idturno).

10. Tabla: Pais

  • idPais: char(3) (NOT NULL) → Clave primaria
  • Pais: varchar(30) (NULL)

11. Tabla: Turno

  • idTurno: dbo.turno (NOT NULL) → Clave primaria
  • fechaTurno: datetime (NULL)
  • estado: smallint (NULL)
  • observacion: dbo.observacion (NULL)

12. Tabla: TurnoEstado

  • idEstado: smallint (NOT NULL) → Clave primaria
  • Descripcion: varchar(50) (NULL)

13. Tabla: TurnoPaciente

  • idTurno: int (NOT NULL) → Clave foránea referencia a Turno
  • idPaciente: dbo.paciente (NOT NULL) → Clave foránea referencia a Paciente
  • idMedico: dbo.medico (NOT NULL) → Clave foránea referencia a Medico
  • Claves primarias: (idTurno, idPaciente, idMedico)
  • Claves primarias: (idTurno, idPaciente, idMedico)

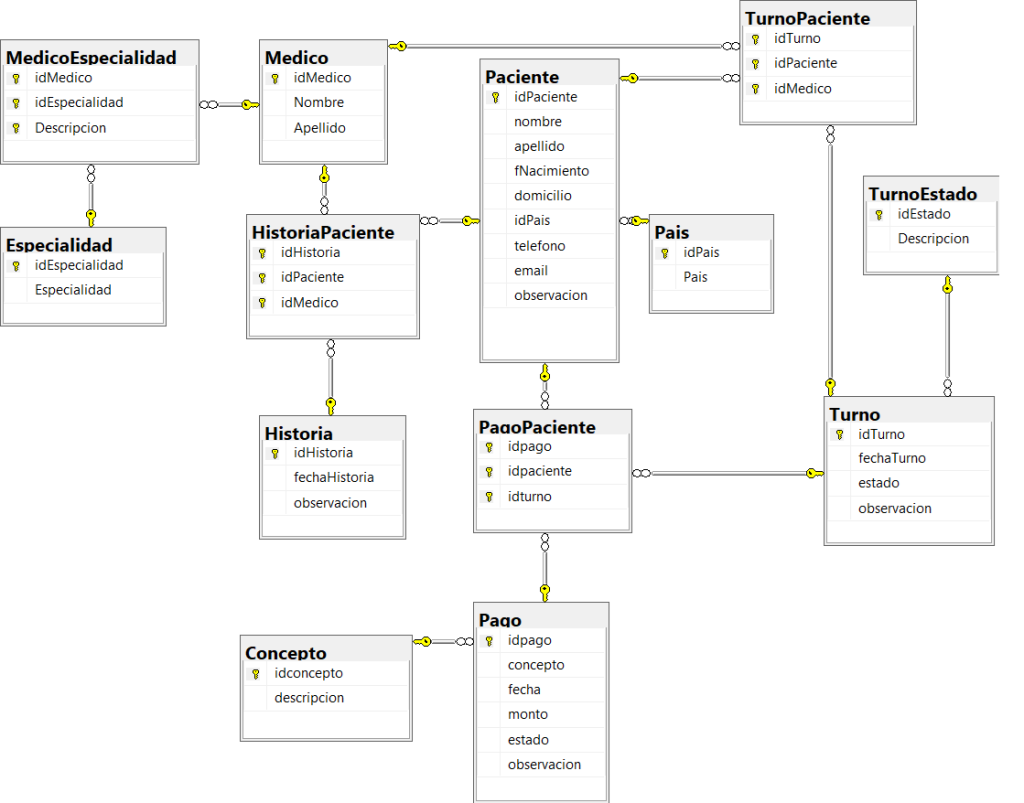

1.4. Diagrama de la base de datos Centro Medico
